Kódování přepravních jednotek

Cíl kapitoly

Cílem kapitoly je podat základní informace o profilových kódech uváděných na přepravních jednotkách používaných v kombinované dopravě. V kapitole jsou vysvětleny kódové štítky, ILU kód, včetně postupu jeho získání a BIC kód.

Kódové štítky na přepravních jednotkách

Každá přepravní jednotka, která má být přepravována po železnici, musí být po technické stránce k tomu účelu připuštěna, tedy kodifikována. Výjimkou jsou v tomto směru námořní kontejnery označené prefixy podle normy ISO a vozidla používající systém doprovázené kombinované dopravy ROLA.

Výměnné nástavby a silniční intermodální návěsy musí být vybaveny kódovými štítky s profilovým kódem.

Kódový štítek osvědčuje přípustnost pro železniční přepravy a uvádí všechny důležité údaje pro provoz. Obsahuje profilový kód, délku a šířku, třídu pevnosti, výšku točnice silničního návěsu, kód kompatibility pro kapsové vozy.

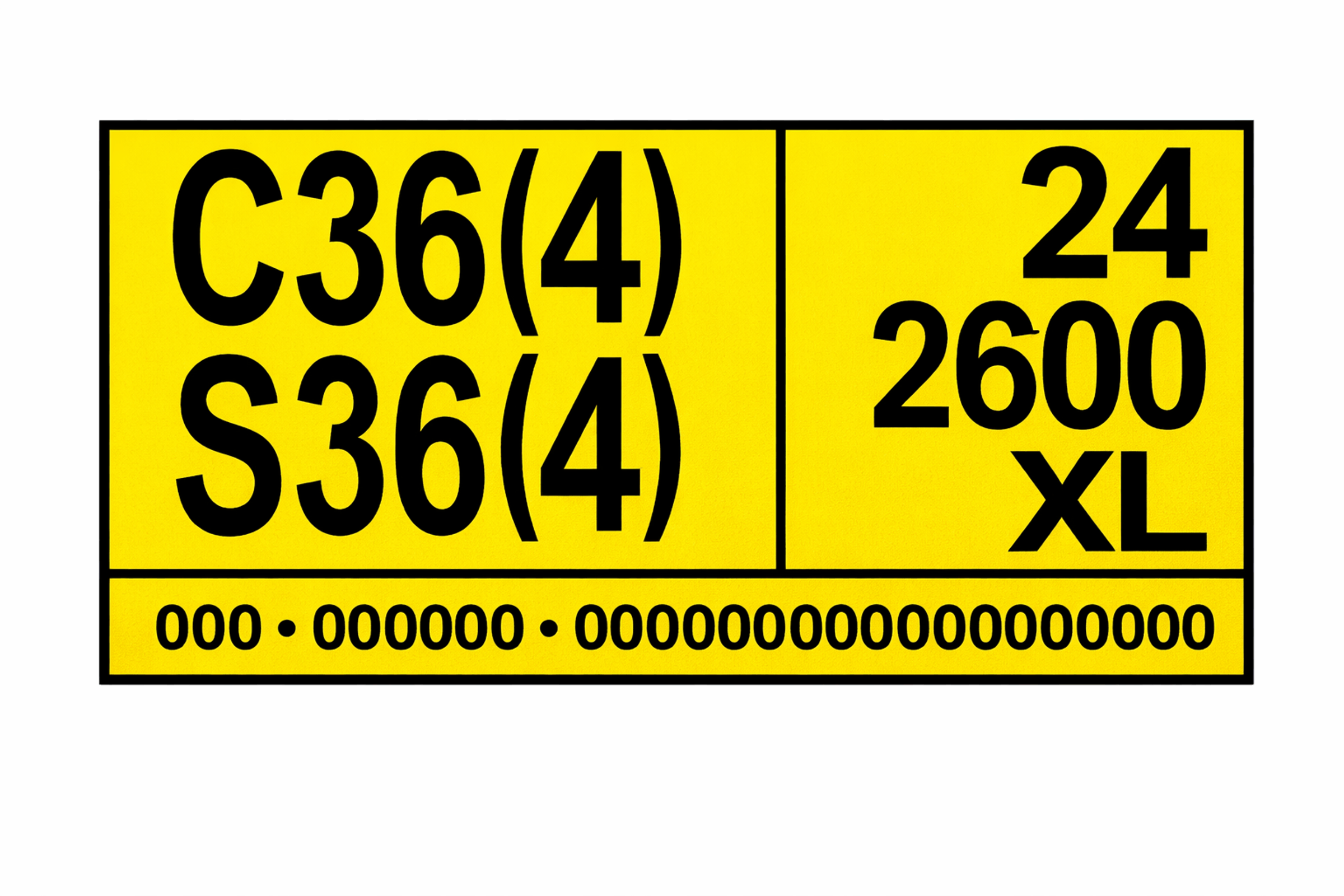

Příklad kodifikačního štítku výměnné nástavby, zdroj: unece.org

Jednotlivé položky štítku výměnných nástaveb mají následující význam:

C36(4), S36(4) - Kód pro železniční profil dle UIC 596-6 ve spojení s „S“ a „C“.
24 - Dvoumístný kód délky výměnných nástaveb podle tabulky 1 a 2.
2600 - Třída šířky výměnných nástaveb v mm.
XL - Označuje pevnost konstrukce výměnných nástaveb, standardní nebo zesílenou s označením dle EN12642.

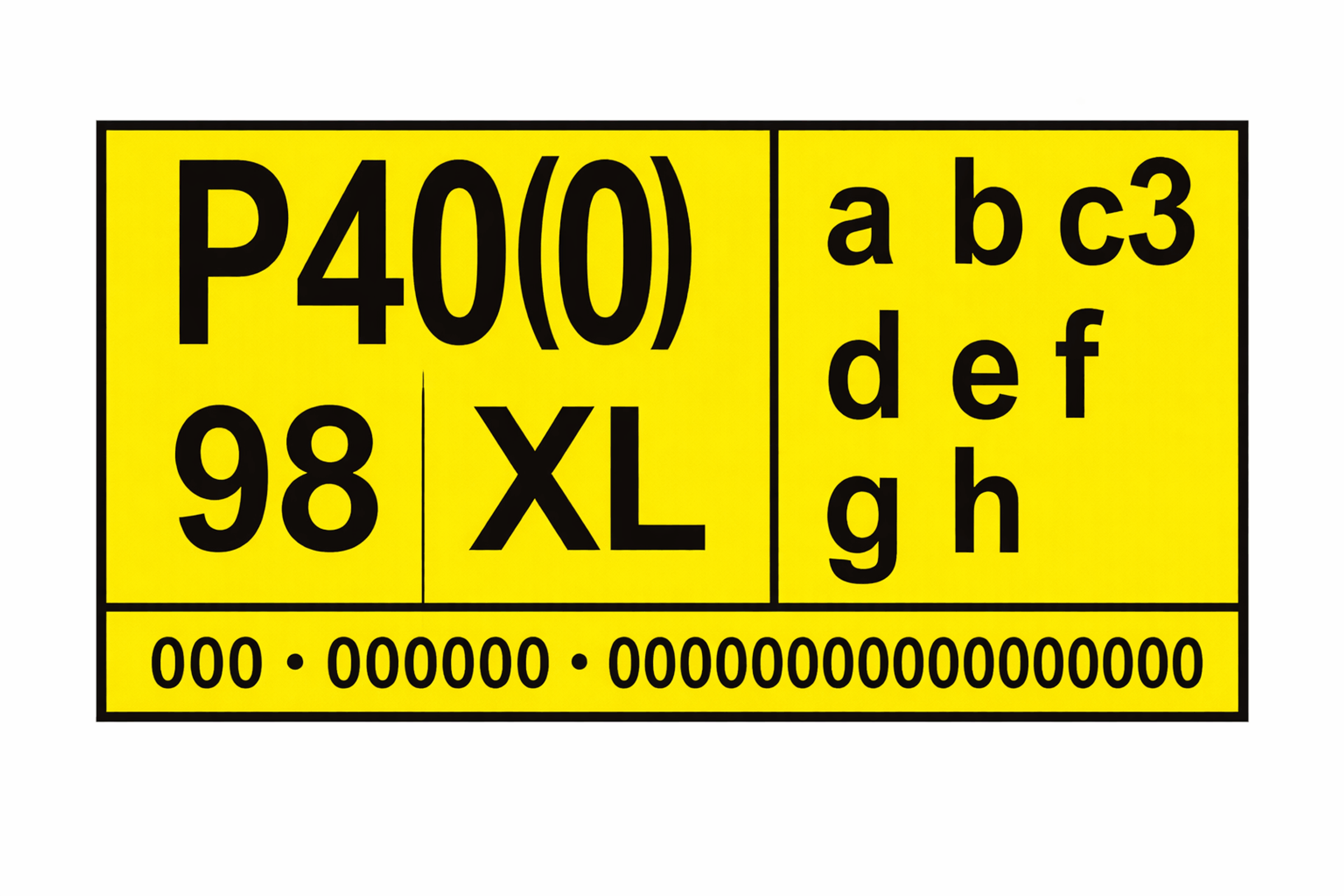

Příklad kodifikačního štítku silničního intermodálního návěsu, zdroj: unece.org

Příklad kodifikačního štítku silničního intermodálního návěsu, Zdroj: https://unece.org/fileadmin/DAM/trans/doc/2011/wp24/Pres03e.pdf

Jednotlivé položky štítku intermodálních návěsů mají následující význam:

P40(0) - Kód pro železniční profil podle UIC 596-6 ve spojení s „P“ nebo „N“.
98 - Výška sedla v cm dle UIC 596-5. Pokud není možné upravit výšku, hodnota není uvedena.
XL - Pevnost konstrukce návěsu, standardní nebo zesílená s označením dle EN12642.
a b c3 - Volitelné: Kód kompatibility „c“ s pozicí zarážky.
d e f g h - Kódy kompatibility s různými typy kapsových vozů dle UIC596-5.

Profilový kód na štítku nesmí být větší, než je kód železničních tratí, po kterých bude výměnná nástavba a silniční intermodální návěs přepravován.

Kodifikace výměnných nástaveb a silničních intermodálních návěsů a provozní značení kódovým štítkem je prováděno přímo výrobci.

Kodifikace a značení výměnných nástaveb musí být provedeno v souladu s ČSN EN 13044-2 (26 9379).
Kodifikace a značení silničních intermodálních návěsů musí být provedeno v souladu s ČSN EN 13044-3 (26 9379).

ILU kód

ILU kód je mezinárodní identifikace vlastníka výměnných nástaveb a silničních intermodální návěsů. ILU kód je vydáván UIRR (Union Internationale des sociétes de transport combiné Rail – Route = Mezinárodní unie společností pro kombinovanou dopravu silnice – železnice).

Nové výměnné nástavby a silniční intermodální návěsy musí být označeny ILU kódem. Od července 2019 musí být všechny (i starší) intermodální přepravní jednotky vybaveny novými kódovými štítky.

Alternativně může být vlastník intermodální přepravní jednotky registrován jen u BIC tzv. BIC kód, jako v případě kontejnerů ISO řady 1 (poslední čtvrté místo kódu vlastníka bude U). Registrace u UIRR je však jednodušší a levnější. Registrace u BIC je vhodná především pro vlastníky kontejnerů ISO řady 1.

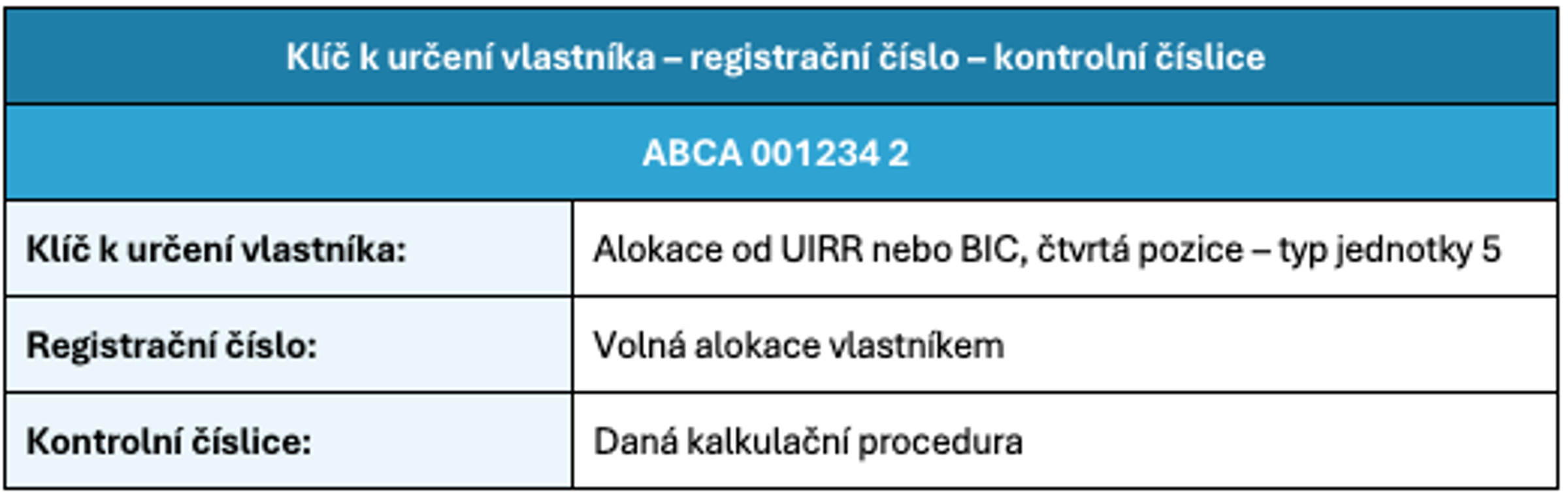

ILU kód se skládá z deseti pozic a poslední kontrolní číslice. Formát kódu je následující:

Kód vlastníka – sériové číslo – kontrolní číslice

Příklad: (NORD – 004324 – 7)

Kód vlastníka je složen ze tří písmen identifikujících majitele a jednoho písmene identifikujícího produktovou skupinu ložných jednotek (A, B, D, E nebo K).
Sériové číslo je složeno ze šesti arabských číslic přidělovaných majitelem jednotky a kontrolní číslice kalkulované podle předem daného vzoru.

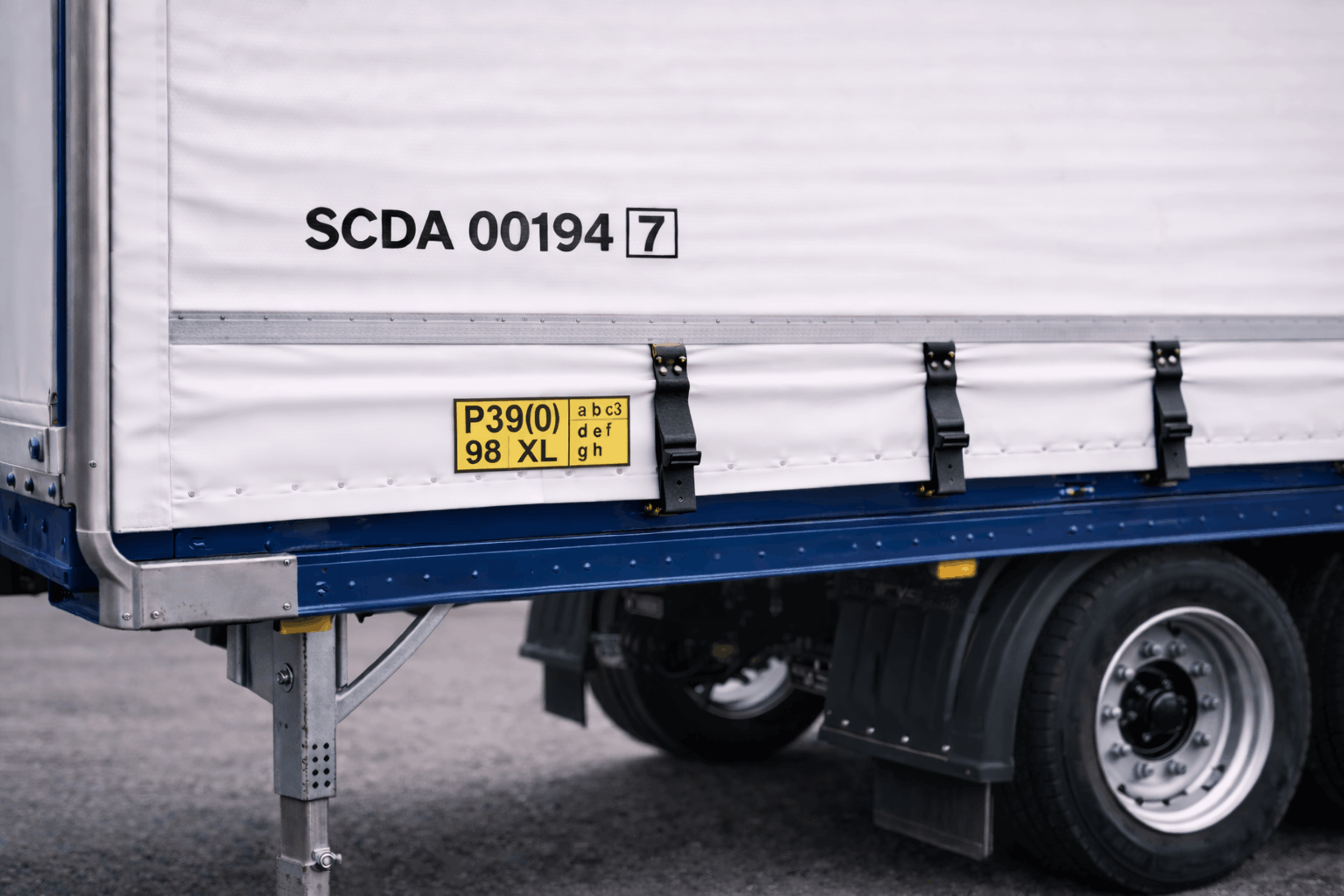

Příklad značení výměnné nástavby ILU kódem vlastníka SCDA 001194-7, pod ním je umístěný žlutý kodifikační štítek s technickými parametry nástavby včetně profilového kódu P390.

Příklad značení výměnné nástavby ILU kódem, zdroj: Cargobull

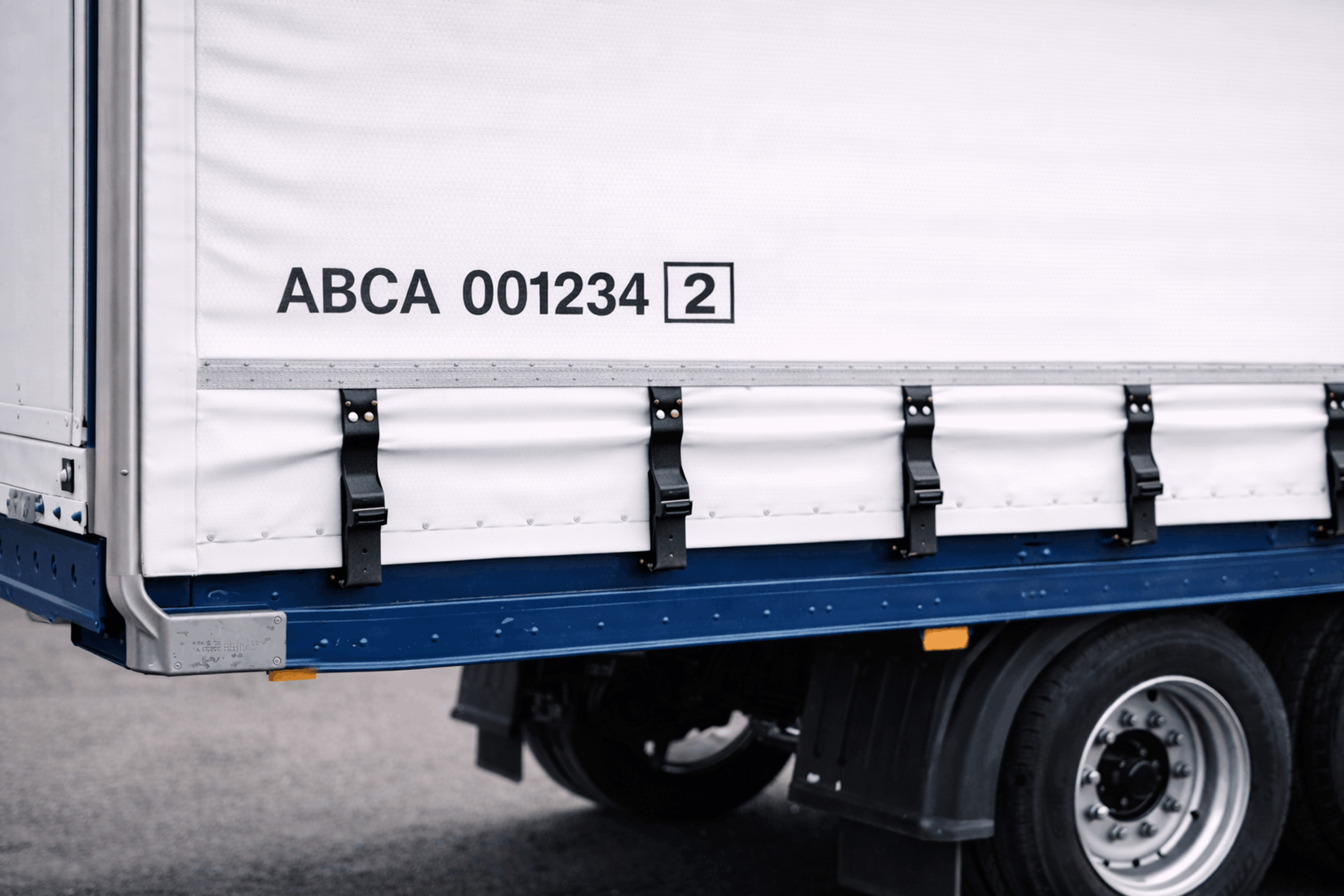

Příklad značení intermodálního návěsu ILU kódem, zdroj: ilu-code.eu

Výška písmen a číslic kódu vlastníka, sériového čísla a kontrolní číslice nesmí být menší než 100 mm. Všechny znaky musí mít úměrnou výšku a šířku. Musí být trvanlivé a provedené barvou kontrastující s povrchem ILU.

Značení ILU musí být alespoň na obou bočních stěnách a na střeše přepravní jednotky. Volitelně může být označení na přední a zadní čelní stěně.

Podrobnosti o uspořádání a rozmístění značení jsou stanoveny v ČSN EN 13044-1 (269379).

Postup pro získání ILU kódu

Pro tuzemské vlastníky výměnných nástaveb a silničních intermodálních návěsů je vhodný dále popisovaný postup získání ILU kódu pro provoz v rámci kombinované dopravy.

Vlastníci výměnných nástaveb a silničních intermodálních návěsů mohou svůj ILU kód zaregistrovat na webových stránkách:www.ilu-code.eu.

Náklady na správu činí 250 € za přidělení ILU kódu a 100 € za obnovení databáze každého majitele v dvouletém cyklu.

Postup registrace ILU kódu je na webové stránce:www.ilu-code.eu/en/reserve-a-code.

Jazykové rozhraní je možné nastavit: angličtina, němčina, francouzština.

Rezervace ILU kódu se provádí ve třech krocích:

KROK 1 – PŘEDREGISTRACE

Zaregistrujte svou firmu, vyberte uživatelské jméno a heslo.
UIRR - správce ILU kódu ověří právní existenci vaší společnosti, zda jsou splněny všechny podmínky registrace pro ILU kód.
Obdržíte e-mail s potvrzením aktivace vašeho účtu.

KROK 2 - VOLBA KÓDU ILU

S přihlašovacími údaji a heslem zadejte oblast zákazníků (Customer Area)

Zvolte možnost "Rezervovat kód" (Reserve a Code).
Zvolte klíč "Vlastní ILU kód " (4 písmena).
Zaplaťte bankovním převodem počáteční poplatek 250 €.

KROK 3 - PŘIDĚLENÍ KÓDU ILU

Po obdržení platby obdržíte potvrzení o platbě a certifikát ILU kódu.

S oficiálním certifikátem můžete označit všechny vaše výměnné nástavby a intermodální silniční návěsy.

Na webové stránce ilu-code.eu/en/stickers jsou rovněž informace o možnosti objednat nálepky s ILU kódy pro označení výměnných nástaveb a intermodálních silničních návěsů (značení je však možné provést individuálně).

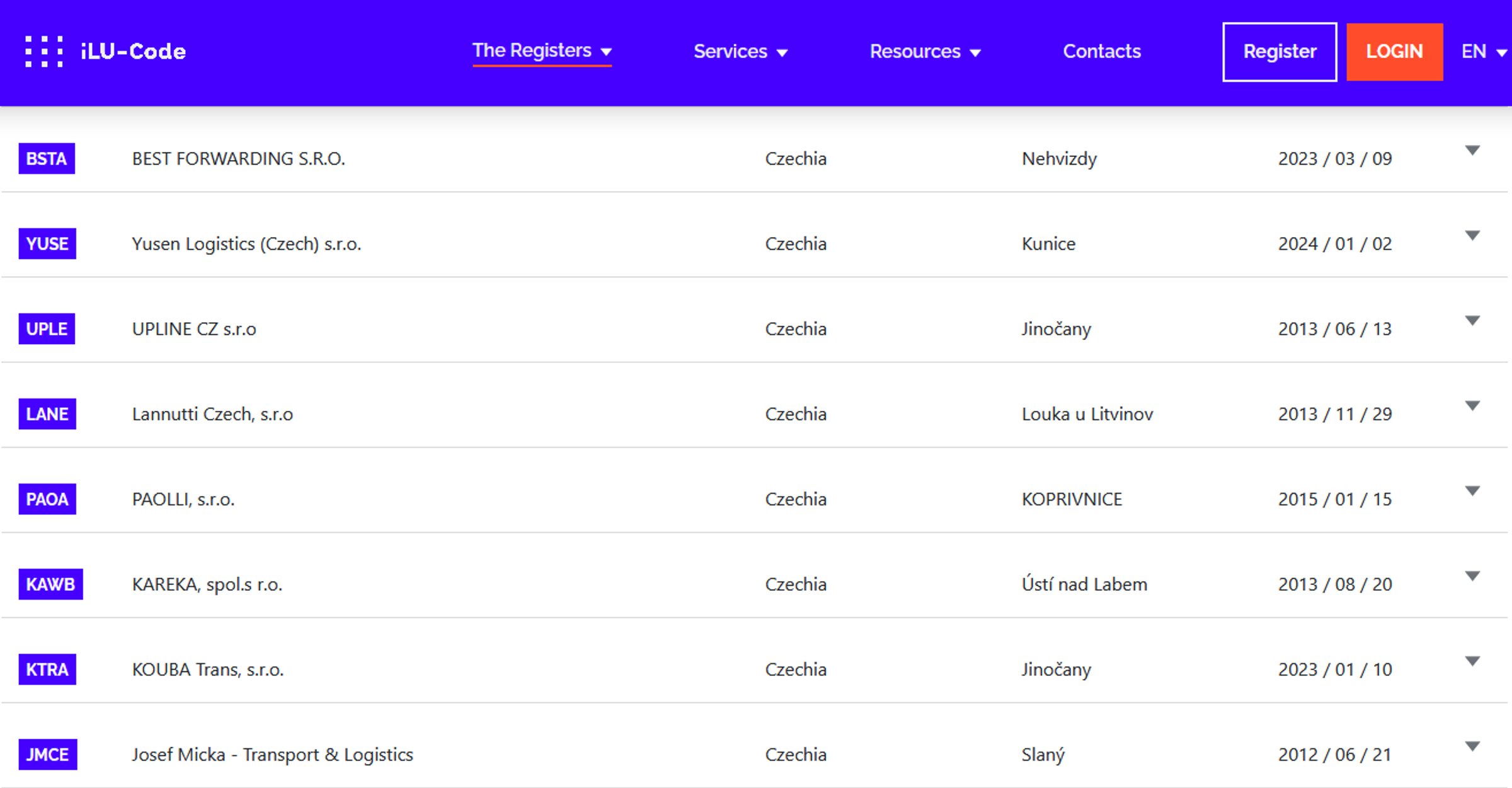

Webová stránka registru ILU kódů, zdroj: ilu-code.eu

BIC kód

BIC kód je mezinárodní identifikační označení ISO kontejnerů vydávané BIC (Bureau International des Containers et du Transport Intermodal = Mezinárodní úřad pro kontejnery). BIC kódy zajišťují unikátnost identifikace každého kontejneru.

BIC kód je uveden na všech stranách kontejneru. Pokud má kontejner pevnou střechu, pak je i na střeše a rovněž uvnitř kontejneru. Podrobnosti o značení kontejneru jsou v ČSN EN ISO 6346.

BIC kód se skládá z následujících údajů:

1. až 3. písmeno – zvolený kód vlastníka kontejneru,
4. písmeno – vybavení / účel kontejneru (U – všechny kontejnery, J – odnímatelná zařízení, Z – tahače a podvozky,
6 číslic – sériové číslo kontejneru,
7. číslice je kontrolní, poskytuje prostředky ke kontrole údajů nebo kontrole správnosti dat.

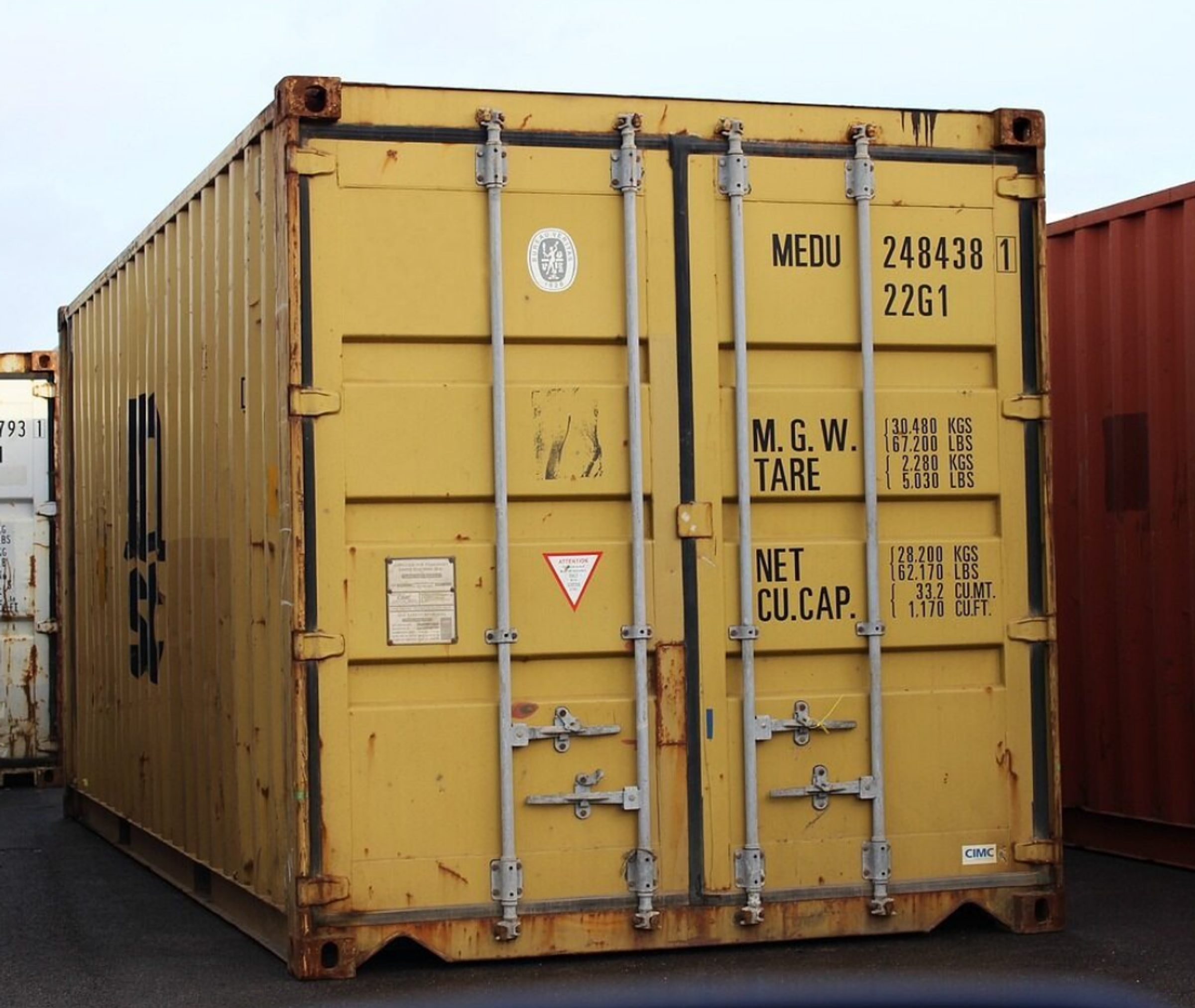

Příklad značení kontejneru s BIC kódem MEDU 2484381, zdroj: Pixabay

Vlastníci kontejneru (např. rejdařské společnosti) mohou podat žádost o přidělení BIC kódu na následující internetové stránce:bic-code.org/bic-codes/bic-code-application-form/

Ceník za udělení a obnovu BIC kódu je zveřejněn na webových stránkách BIC pro každý kalendářní rok. Cena závisí na typu členství a požadovaných službách.

Souhrn kapitoly

Výměnné nástavby a silniční intermodální návěsy musí být vybaveny kódovými štítky. Profilový kód na štítku nesmí být větší, než jsou kódy všech tratí na trase vlaku. Kodifikace výměnných nástaveb a silničních intermodálních návěsů a provozní značení kódovým štítkem je prováděno přímo výrobci.

ILU kód je mezinárodní identifikace vlastníka výměnných nástaveb a silničních intermodální návěsů. Vlastníci výměnných nástaveb a silničních intermodálních návěsů mohou svůj ILU kód zaregistrovat na webových stránkách: ilu-code.eu

Následně mohou označit své výměnné nástavby a silniční intermodální návěsy ILU kódem.

BIC kód je mezinárodní identifikační označení ISO kontejnerů a registraci a značení provádí vlastník kontejnerů.

Kontrolní otázky

Kde je na přepravních jednotkách KD uvedený profilový kód?

Na žlutém štítku s profilovým kódem na boku přepravních jednotek.

Mohou být bez dalších opatření přepraveny na vlacích nedoprovázené kombinované dopravy také přepravní jednotky kombinované dopravy, které nemají štítek s profilovým kódem?

Nikoliv, štítek s profilovým kódem je nezbytný pro posouzení možnosti průjezdu přepravní jednotky KD na zvolené trase.

K čemu slouží ILU kód?

K identifikaci vlastníka výměnných nástaveb a silničních intermodální návěsů.
